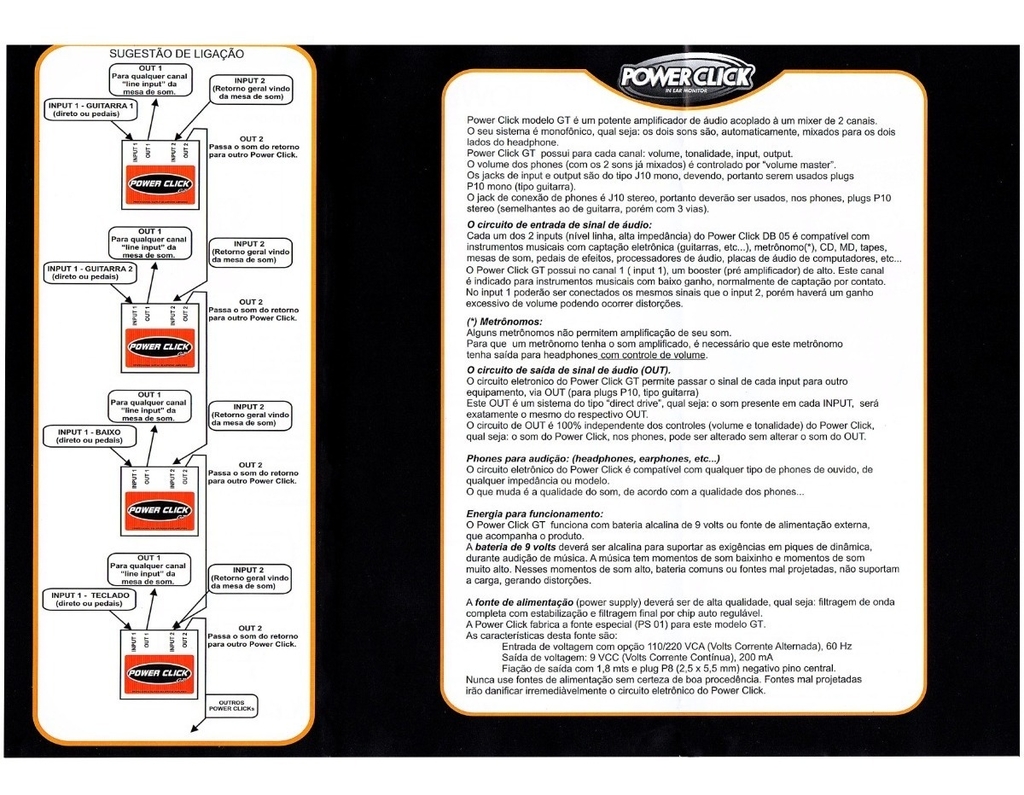

O Power Click GT é um amplificador de áudio potente acoplado à um mixer de 2 canais.
O seu sistema é monofônico, ou seja, os dois sons são, automaticamente, mixados para os dois lados do headphone.
O volume dos fones (com os 2 sons já mixados) é controlado por um "volume master".
Os jacks de entrada e saída são do tipo J10 mono, devendo serem usados plugs P10 mono (tipo guitarra).
O jack de fones é J2 stereo, portanto deverão ser usados, nos fones, plugs P2 stereo.
Circuito de entrada de sinal de áudio
Cada uma das duas entradas (nível linha, alta impedância) do Power Click GT é compatível com instrumentos musicais com captação eletrônica (guitarras e outros instrumentos), mesas de som, pedais de efeitos, processadores de áudio, placas de áudio de computadores e afins.
O Power Click GT possui no canal 1, um booster (pré amplificador) de alto ganho.
Esse canal é indicado para instrumentos musicais com baixo ganho, normalmente de captação por contato.
Circuito de saída de sinal de áudio
O circuito eletrônico do Power Click GT permite passar o sinal de cada entrada para outro equipamento, via OUT (para plugs P10, tipo guitarra).
Esse OUT é um sistema do tipo "direct drive", ou seja, o som presente em cada entrada, será exatamente o mesmo do respectivo OUT.
O circuito de OUT é 100% independente dos controles (volume e tonalidade) do Power Click, ou seja, o som do Power Click, nos fones, pode ser alterado sem alterar o som do OUT.
Especificações Técnicas:
- Resposta de Frequência: 20Hz-20kHz
- Distorção total: 0,2%
- Relação sinal/ruído: acima de 98dB
- Impedância de entrada: high Z, line, 150k
- Máxima potência de saída: 1W RMS
- Voltagem de trabalho: 9 VCC
- Consumo em repouso: 40mA
- Consumo médio: 50mA
- Input e Output: em paralelo
